THÉP GÂN
Giá:
Liên hệ
Lượt xem:
579
CÁC CHỈ TIÊU VỀ TRỌNG LƯỢNG VÀ SỐ LƯỢNG
|
Đường kính danh nghĩa |
Chiều dài m/cây |
Khối lượng/mét (kg/m) |
Khối lượng/cây (kg/cây) |
Số cây/bó | Khối lượng/bó (tấn) |
| 10 mm | 11,7 | 0,617 | 7,22 | 300 | 2,165 |
| 12 mm | 11,7 | 0,888 | 10,39 | 260 | 2,701 |
| 14 mm | 11,7 | 1,210 | 14,16 | 190 | 2,689 |
| 16 mm | 11,7 | 1,580 | 18,49 | 150 | 2,772 |
| 18 mm | 11,7 | 2,000 | 23,40 | 115 | 2,691 |
| 20 mm | 11,7 | 2,470 | 28,90 | 95 | 2,745 |
| 22 mm | 11,7 | 2,980 | 34,87 | 76 | 2,649 |
| 25 mm | 11,7 | 3,850 | 45,05 | 60 | 2,702 |
| 28 mm | 11,7 | 4,840 | 56,63 | 48 | 2,718 |
| 32 mm | 11,7 | 6,310 | 73,83 | 36 | 2,657 |
| 35 mm | 11,7 | 7,550 | 88,34 | 30 | 2,650 |
| 36 mm | 11,7 | 7,990 | 93,48 | 28 | 2,617 |
| 38 mm | 11,7 | 8,900 | 104,13 | 26 | 2,707 |
| 40 mm | 11,7 | 9,860 | 115,36 | 24 | 2,768 |
| 41 mm | 11,7 | 10,360 | 121,21 | 22 | 2,666 |
| 43 mm | 11,7 | 11,400 | 133,38 | 20 | 2,667 |
| 51 mm | 11,7 | 16,040 | 187,67 | 15 | 2,815 |
ĐẶC TÍNH CƠ LÝ
Theo Tiêu chuẩn Quốc gia Việt Nam TCVN 1651-2: 2008 (bảng 6 và 7)
| Mác thép | Giới hạn chảy (N/mm2) |
Giới hạn đứt (N/mm2) |
Độ giãn dài tương đối (%) | Uốn cong | |
| Góc uốn (o) |
Gối uốn (mm) |
||||
| CB300-V | 300 min | 450 min | 19 min | 180o |
3 d (d ≤ 16) 4 d (16< d ≤50) |
| CB400-V | 400 min | 570 min | 14 min | 180o | 4 d (d ≤ 16) 5 d (16< d ≤50) |
| CB500-V | 500 min | 650 min | 14 min | 180o | 5 d (d ≤ 16) 6 d (16< d ≤50) |
Theo Tiêu chuẩn Công nghiệp Nhật Bản, Bảng 3, JIS G3112-2010
| Mác thép | Giới hạn chảy (N/mm2) |
Giới hạn đứt (N/mm2) |
Số hiệu mẫu thử | Độ giãn dài tương đối (%) | Uốn cong | |
| Góc uốn (o) |
Bán kính gối uốn (mm) |
|||||
| SD 295A | 295 min | 440~600 | Số 2 | 16 min (D<25) | 180o | R=1,5 x D (D≤16) |
| Số 14A | 17 min (D≥25) | R=2,0 x D (D>16) | ||||
| SD 390 | 390~510 | 560 min | Số 2 | 16 min (D<25) | 180o | R= 2,5 x D |
| Số 14A | 17 min (D≥25) | |||||
| SD 490 | 490~625 | 620 min | Số 2 | 12 min (D<25) | 90o | R=2,5 x D (D≤25) |
| Số 14A | 13 min (D≥25) | R= 3,0 x D (D>25) | ||||
Chú ý: Đối với thép gân có đường kính danh xưng lớn hơn 32mm, thì độ giãn dài tương đối theo bảng 3 sẽ giảm đi 2% khi đường kính danh xưng của thép gân tăng lên 3mm. Tuy nhiên, độ giảm này không quá 4%.
Theo Tiêu chuẩn của Hiệp hội vật liệu và thử nghiệm Hoa Kỳ, bảng 2 và 3, ASTM A615/A 615M - 12
|
Mác thép |
Giới hạn chảy (N/mm2) |
Giới hạn đứt (N/mm2) |
Độ giãn dài tương đối (%) | Uốn cong | |
| Góc uốn (o) |
Gối uốn (mm) |
||||
| G 40 [280] |
280 min | 420 min | 11 min (10≥D) | 180o | d=1,5 D (D ≤ 16) d=5D (D > 16) |
| 12 min (12≤D) | |||||
| G 60 [420] |
420 min | 620 min | 9 min (10≤D≤19) | 180o | d=3,5D (D≤16) d=5D (18≤D≤28) d=7D (29≤D≤42) d=9D (D≥43) |
| 8 min (20≤D≤28) | |||||
| 7 min (29≤D) | |||||
Ghi chú:
- Từ D43 trở lên thì chỉ thử uốn ở góc uốn 90o
- Cự ly thử kéo cho tất cả các kích cỡ sản phẩm là 200mm.
- 1 N/mm2 = 1 Mpa
- Vina Kyoei có thể sản xuất sản phẩm ASTM có kích thước theo hệ mét hay inch-pound

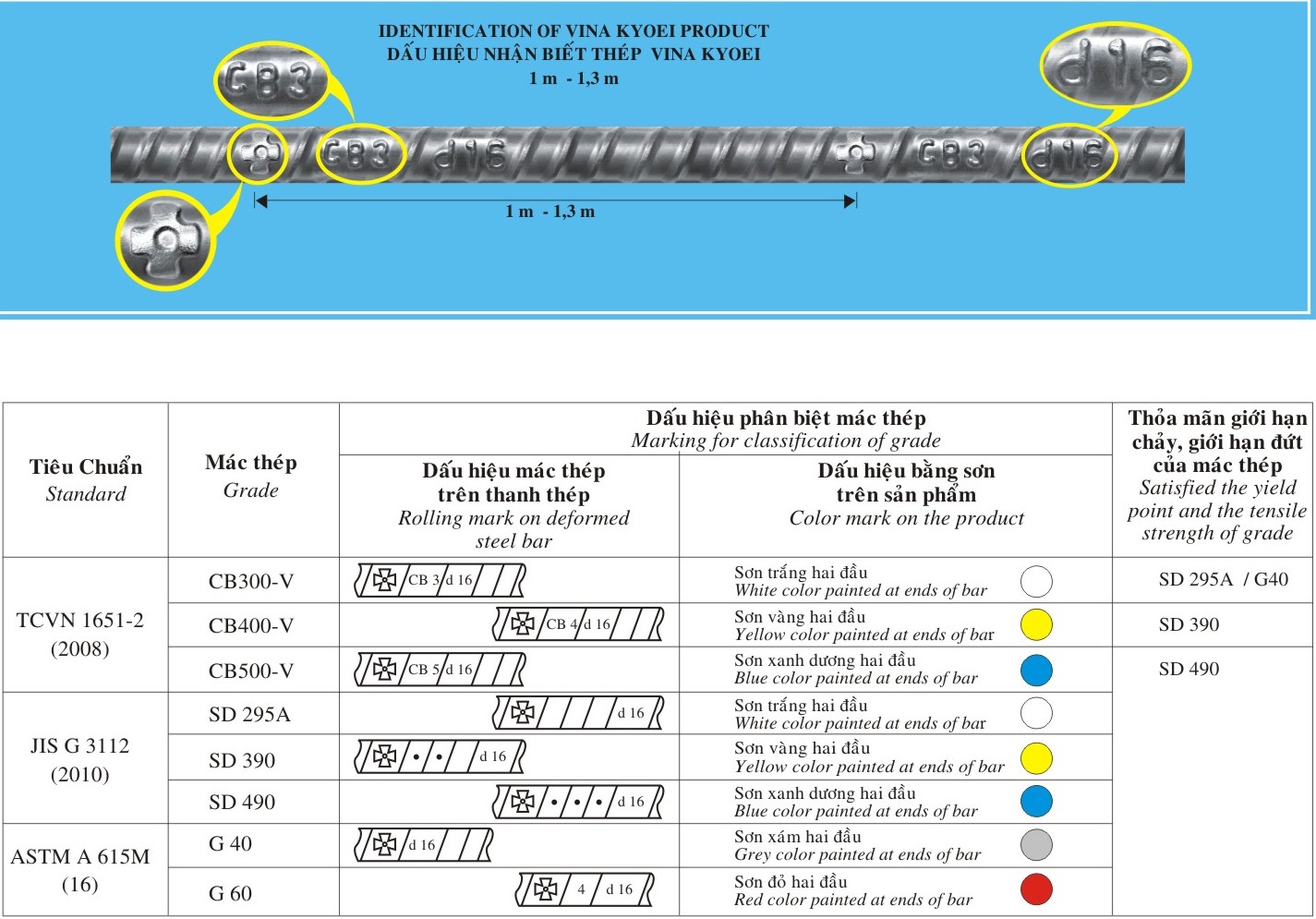

DẤU HIỆU NHẬN BIẾT
Để nhận biết đúng là thép gân của Vina Kyoei xin chú ý các điểm sau:
Trên thanh thép phải có: hình dấu thập nổi (hay còn gọi là "Hoa Mai"), chỉ số đường kính. Đặc biệt lưu ý: khoảng cách giữ hai "Hoa Mai" hay "chỉ số đường kính" liên tiếp nhau phải từ 1,0 m đến 1,3 m tuỳ đường kính trục cán như hình minh hoạ.
